MDA83 USB ACIP 转换器

描述

MDA83 USB ACIP 转换器支持 MDA85x 系列 RS485 DALI 网关和 MDA180系列 UART DALI 协议模块，它通过开放的 ACIP 协议和网关模块通讯，将DALI 总线的设备能够像直接连接 DALI USB 接口一样支持 PC 上的配置软件，在不改变用户使用习惯的同时而无需接入额外的 DALI USB 接口设备来调试配置 DALI 总线。

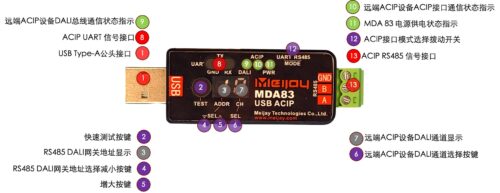

• USB接口： USB HID 定制协议，兼容DALI USB第三方PC端配置软件
• ACIP接口：开放ACIP通信协议
• UART：UART TTL 3.3V， 115200bps
• RS485：3kV隔离（和USB供电）， 9600bps

下载使用说明文档。

MDA83 支持硬件

MDA83可以和支持ACIP协议的RS485 DALI网关或UART DALI模块连接，连接以后，PC即可以通过MDA83的USB接口和DALI网关或模块的DALI总线设备进行通信，在功能上等同于直接使用DALI USB接口来操作DALI总线。

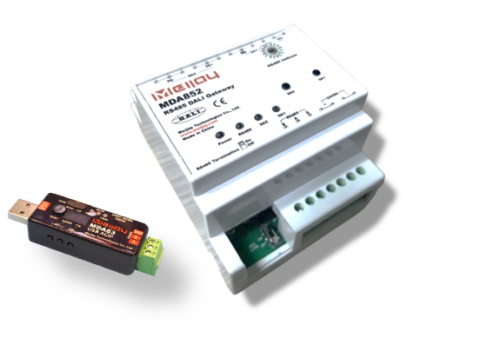

• MDA85x 系列 RS485 DALI网关：MDA851，MDA852等

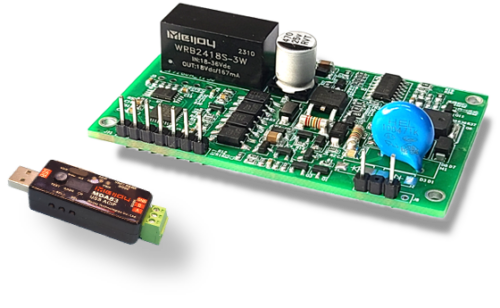

• MDA180 系列 UART DALI模块：MDA180B，MDA182等

MDA83 支持软件

MDA83 和MDA80、MDA82一样支持DALI USB接口设备所兼容的第三方软件。

软件使用参考资料

1. DALI 电源调试和配置参数揭秘
2. DALI 电源进阶调试招式
