描述

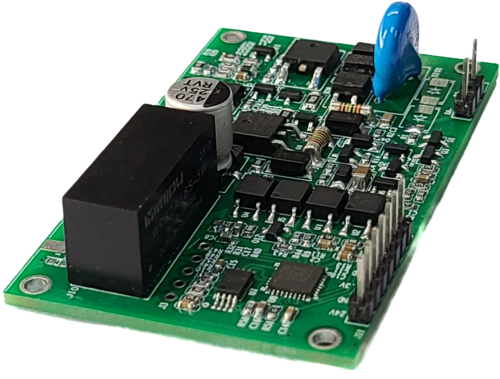

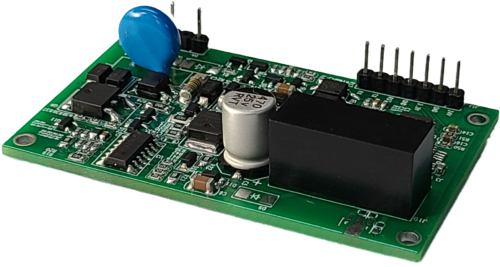

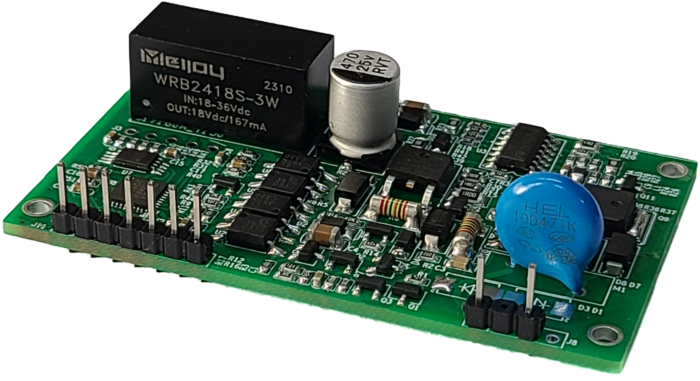

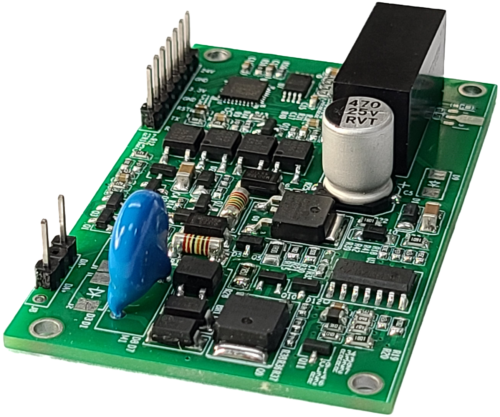

MDA180系列是提供UART接口的DALI应用控制器,通过基于UART物理传输层之上的ACIP (Application Controller Interface Protocol)协议,主控MCU可以实现对MDA180系列所有的DALI通道进行完全控制,包括通道管理、DALI总线数据透传、应用命令收发等。
MDA180系列支持1个DALI通道。模块内为每个DALI通道集成了总线供电电源,总线供电电源的供电电流能力足够满足总线上64个独立灯具的需求。
MDA180系列支持开放协议接口,用户可以根据需要开发自己的应用或者申请应用定制。
MDA180系列支持通过MDA83 USB ACIP转换器连接PC端的调试配置软件。
MDA180系列能够满足所应用产品的整机DALI-2认证测试要求。客户如有相关认证计划 ,请联系我们获取技术和测试支持。
应用
- 智能家居网关控制器DALI总线接口集成
- 智能楼宇网关控制器DALI总线接口集成
- DALI产品自动测试系统DALI总线接口集成
特性
- UART接口
- ACIP协议支持通道管理、总线数据透传和应用命令
- 支持IEC 62386 101/102/103,收发DALI标准 8-bit/16-bit/24-bit/32-bit数据
- 支持IEC 62386 2xx 扩展指令
- 内置102控制装置地址分配、设备扫描
- 支持总线数据监控
- 支持总线故障汇报
- 支持总线短路检测和状态汇报
- 支持总线异常过压保护(不在发送状态时)
- 集成总线电源输出可控
- 集成总线电源输出和24VDC输入供电隔离
- 支持双通道的型号不同通道之间的DALI总线互相隔离
- 集成总线电源支持短路打嗝重试
- 集成总线电源输出和外置总线电源极性接反保护
- 支持单主机(Single-master)应用控制器类型DALI-2认证
- 支持通过MDA83 USB ACIP转换器连接PC端的调试配置软件
当系统集成MDA180来实现DALI总线设备监控时,请参考协议文档进行UART主机侧的开发:https://gitee.com/meijay/mda180-docs。
参数 |
规格 |
型号 |
单通道DALI:MDA180B |
供电 |
(1)集成DALI总线电源前端供电:额定电压24VDC(+/-10%), 最大电流消耗:300mA。
(2)控制电路供电:额定电压3.3VDC(+/-5%), 典型电流消耗:30mA,电流消耗范围:25~40mA。 |
DALI总线信号 |
工作电压范围: 0~20.5VDC; 绝对最大电压范围:-6.5~22.5VDC。 |
内置DALI总线供电电源(每个通道) |
电压:典型值16VDC,范围14.5~17.5VDC,保证电流150mA,最大电流170mA。
输出短路超过600ms模块会关断总线供电电源输出,在10s后重新尝试打开,直到短路条件移除后恢复正常。 |
设备供电和DALI总线电气隔离电压 |
>=1500VDC |
DALI标准支持 |
IEC 62386-101/102/103,支持对IEC 62386-2xx/3xx的设备进行控制、查询和配置等。 |
集成DALI应用功能 |
102控制装置:地址分配、设备扫描、Memory Bank读写 |
UART接口 |
3.3V TTL,正逻辑。 |
UART速率 |
波特率:115,200bps(可按要求定制) |
UART协议 |
ACIP |
UART和输入供电、DALI总线隔离电压 |
>=1500VDC |
工作环境 |
0~40degC, 20~75% RH |
存储环境 |
-20~85degC,10~90% RH |
防护等级 |
开放式裸板 |
外形结构 |
67.0 x40.5 x 15.1 (L x W x H) (mm) |
安装方式 |
插针插接或焊接 |
重量 |
18.5+/-2.0 (g) |
