描述

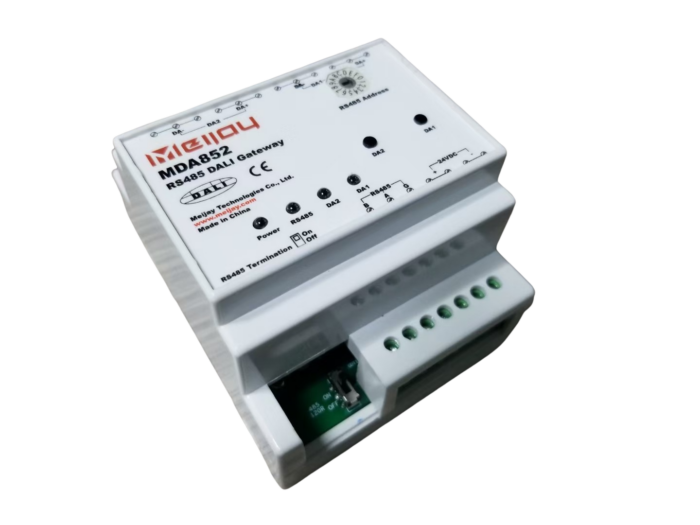

MDA851/852 是提供RS485接口的DALI应用控制器,通过基于RS485物理传输层之上的ACIP (Application Controller Interface Protocol)协议,远端设备或者PC可以实现对MDA851/852所有的DALI通道进行完全控制,包括通道管理、DALI总线数据透传、应用命令收发等。
MDA851支持1个DALI通道,MDA852支持2个DALI通道。网关内为每个DALI通道集成了总线供电电源,总线供电电源的供电电流能力足够满足总线上64个独立灯具的需求。
MDA851/852面板上有DC供电电源指示灯、RS485通信状态指示灯和DALI通道工作状态指示灯,每个DALI通道还有快速测试按键,方便现场快速对总线上的灯具进行调光和开关功能测试。
MDA851/852的RS485接口在总线上的地址由面板上的旋转编码器设定,支持15个独立地址。MDA851/852还内置了终端电阻拨码开关,方便用户来设置是否使用内置的RS485终端电阻。

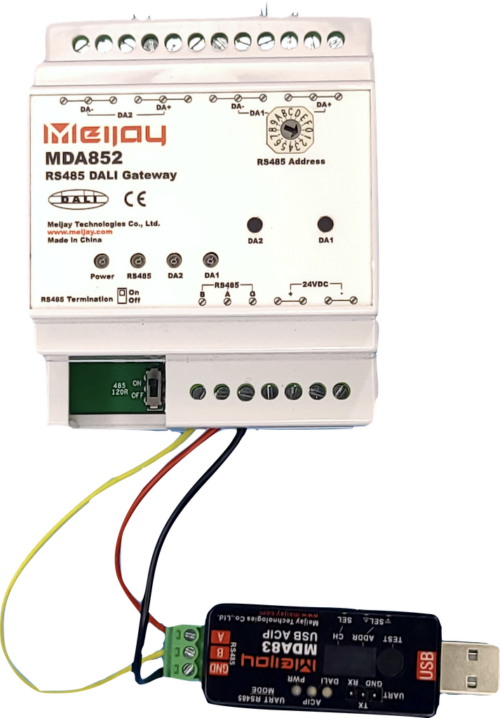

MDA851/852系列支持通过MDA83 USB ACIP转换器连接PC端的调试配置软件。
MDA851/852 支持Windows 平台MDA Master应用程序,同时也开放软件开发接口,用户可以根据需要开发自己的应用或者申请应用定制。
当系统集成MDA851/MDA852来实现DALI总线设备监控时,请参考协议文档进行RS485主机侧的开发:https://gitee.com/meijay/mda180-docs。
特性
- RS485接口
- ACIP协议支持通道管理、总线数据透传和应用命令
- 单主机(Single-Master)应用控制器
- 支持IEC 62386 101/102/103,收发DALI标准 8-bit/16-bit/24-bit/32-bit数据
- 支持IEC 62386 2xx 扩展指令
- 内置102控制装置地址分配、设备扫描
- 支持总线数据监控
- 支持总线故障汇报
- 支持总线短路检测和状态汇报
- 支持总线异常过压保护(不在发送状态时)
- 集成总线电源输出可控
- 集成总线电源输出和24VDC输入供电隔离
- 双通道DALI总线互相隔离
- 集成总线电源工作状态指示
- 集成总线电源支持短路打嗝重试
- 集成总线电源输出和外置总线电源极性接反保护
- 24VDC供电(<500mA)
- DIN导轨安装
应用
- 智能家居系统集成DALI总线应用
- 楼宇自动化系统集成DALI总线应用
- DALI产品自动测试系统
参数 |
规格 |
型号 |
单通道DALI:MDA851; 双通道DALI:MDA852 |
供电 |
额定电压24VDC(+/-10%), 最大电流消耗:300mA (MDA851);500mA (MDA852)。
选择供电电源时,推荐为每个MDA851预留10W功率,为每个MDA852预留15W功率。 |
DALI总线信号 |
工作电压范围: 0~20.5VDC; 绝对最大电压范围:-6.5~22.5VDC |
内置DALI总线供电电源(每个通道) |
电压:典型值16VDC,范围14.5~17.5VDC,保证电流155mA,最大电流170mA。
输出短路超过600ms网关会关断总线供电电源输出,在10s后重新尝试打开,直到短路条件移除后恢复正常。 |
设备供电和DALI总线电气隔离电压 |
>=1500VDC |
DALI标准支持 |
IEC 62386-101/102/103,支持对IEC 62386-2xx/3xx的设备进行控制、查询和配置等。 |
集成DALI应用功能 |
102控制装置:地址分配、设备扫描、Memory Bank读写 |
RS485接口 |
TIA/EIA-485A标准, 1/8单元负载, A、B端口间15KV ESD(人体模型) |
RS485速率 |
波特率:9600bps(可按要求定制) |
RS485协议 |
ACIP |
RS485和输入供电、DALI总线隔离电压 |
>=3000VDC |
工作环境 |
0~40degC, 20~75% RH |
存储环境 |
-20~85degC,10~90% RH |
防护等级 |
IP20 |
外形结构 |
89.0 x72.0 x 58.9 (L x W x H) (mm) |
安装方式 |
DIN导轨 |
重量 |
153 (g) |
